Shandong TaoFong CNC Machine Tool Co., Ltd. ist einer der führenden Hersteller und Lieferanten von kleinen Vertikalbohrmaschinen in China und bietet auch maßgeschneiderten Service. Willkommen beim Kauf einer hochwertigen kleinen Vertikalbohrmaschine zum Verkauf hier in unserer Fabrik. Guter Service und angemessener Preis sind verfügbar.

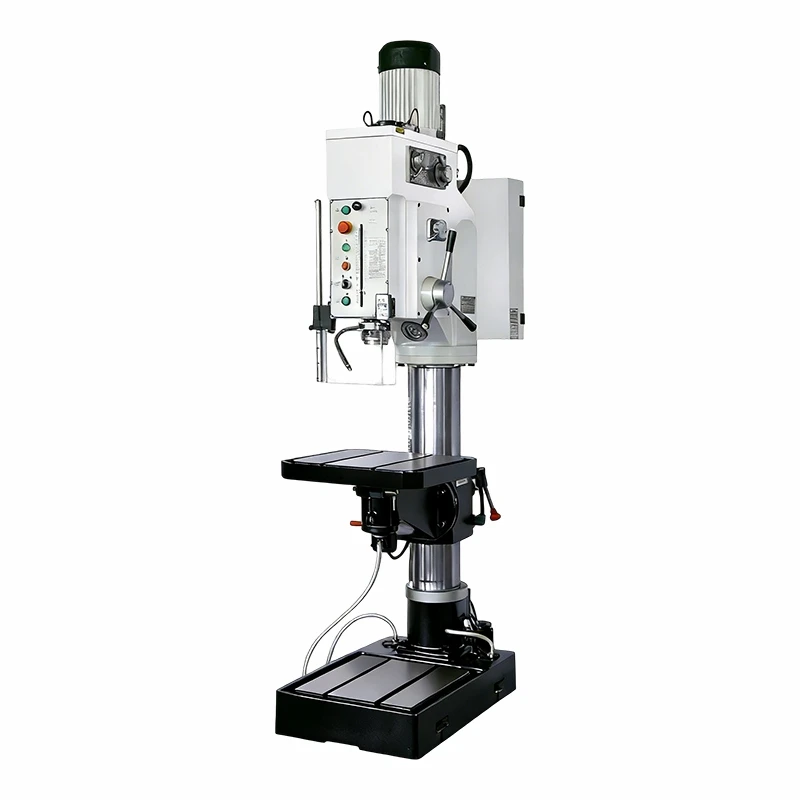

Die kleine Vertikalbohrmaschine Z5040 zeichnet sich durch geringe Größe, große Kapazität und gute Leistung bei präzisen und stabilen Bohrern, Reibahlen, Gewindebohrern, Senkern usw. für verschiedene Metalle aus. Die Spindeln stehen im montierten Zustand senkrecht zur Werkstückoberfläche; Daher verteilen sie die Kräfte gleichmäßiger und sorgen für eine bessere Position der Bohrspitze eines gebohrten Lochs. Hochfestes HT200-Gusseisen mit ausgezeichneter Haltbarkeit und stabilen Betriebseigenschaften. Es kann eine Vielzahl gängiger und stark beanspruchter Metallmaterialien wie Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen, Bronzen und Gusseisen verarbeiten. Es verfügt über eine einfache und kompakte Struktur sowie eine einfache Installation und Bedienung. Daher kann es in vielen verschiedenen Situationen mit geringer Größe und hoher Bohrpräzision eingesetzt werden. CE- und ISO 9001-zertifiziert und bietet Benutzern stabile Produkte zu einem angemessenen Preis, niedrigen Kosten, einfacher Bedienung und bequemer Verwendung für kleine Werkstätten, Verarbeitungsstudios, Reparaturabteilungen und Berufsbildungseinrichtungen.
Produktvorteile
Stabile vertikale Struktur und hohe Bohrpräzision
Z5040 verfügt über ein vertikales Design. Die Richtung der Spindel relativ zum Werkstücktisch ist im rechten Winkel genau und erhöht die Bohrwiderstandsverteilung. Reduzieren Sie Vibrationen, verbessern Sie die Bohrsteifigkeit usw. Ein zwei-zeitlich künstlich-gealtertes hochwertiges-Gussstück-eisen-mit niedrigem-Kohlenstoffgehalt- wird sowohl für das Maschinenbett als auch für die Säulenstrukturen verwendet. Es wurde innen durch Wärmebehandlung spannungsarm gemacht, um seine Gesamtsteifigkeit und Statik zu verbessern. Die hochpräzise Spindel mit MT4-Kegel weist geringe Rotationsfehler und gleichmäßige Lochsysteme auf: Die Löcher sind innerhalb bestimmter Bereiche genau und ihre Innenflächen sind sehr flach, sodass sie gut zu Bauteilen oder Standardprodukten passen.
Langlebig und wartungsfreundlich
Die Schlüsselkomponenten wie Spindel, Führung und Zahnräder bestehen aus hochwertigen Materialien und werden einer strengen Wärmebehandlung unterzogen, um die Verschleißfestigkeit und Lebensdauer zu verbessern. Die Maschine verfügt über eine einfache und zuverlässige mechanische Struktur mit weniger Fehlerquellen, wodurch Wartungskosten und Ausfallzeiten reduziert werden. Für die tägliche Wartung ist lediglich eine regelmäßige Schmierung und Reinigung der Spindel, der Führung und des Übertragungssystems erforderlich. Das manuelle Schmiersystem ist einfach zu bedienen und gewährleistet einen langfristig stabilen Betrieb der Maschine.
Kompaktes Design und platzsparend-
Der z5040 ist klein und nimmt nur wenig Platz ein. Daher ist die Installation in einer kleinen Werkstatt oder einem Atelier unter eingeschränkten Platzverhältnissen problemlos möglich. Eine leichte Struktur, ein relativ kompaktes Layout, einfache Installation und Demontage, keine spezielle Fundamentbehandlung erforderlich. Das integrierte Design des Bedienfelds und des Bediengriffs kann den Komfortanforderungen gerecht werden und bei der Verwendung Platz sparen.
Multi-Funktioneller und effizienter Betrieb
Unterstützt mehrere Prozesse des Bohrens, Reibens, Gewindeschneidens und Senkens; kann allgemeine Bearbeitungsaufgaben an einem einzelnen Stück durchführen. Es gibt ein Übertragungssystem mit variabler-Geschwindigkeit. Die Spindel ist in ihrem gesamten Bereich innerhalb jeder Materialart und Lochgröße frei wählbar. Die manuelle Vorschubfunktion soll eine stabile Bohrtiefe und eine gleichmäßige Verarbeitungsgenauigkeit gewährleisten. Das Design der Spindelschrittlänge erfüllt alle Arten von Bohrtiefenanforderungen in verschiedenen Materialien für eine effiziente Produktion und erleichtert den Bedienern die Arbeit.
Technische Hauptparameter des Produkts
|
SPEZIFIKATIONEN |
Einheiten |
Z5040 |
|
Max. Bohrdurchmesser |
mm |
40 |
|
Spindelkegel |
- |
MT4 |
|
Spindelweg |
mm |
130 |
|
Spindelgeschwindigkeitsstufen |
- |
6 |
|
Spindelgeschwindigkeitsbereich50Hz |
U/min |
80-1250 |
|
U/min |
95-1500 |
|
|
Abstand zwischen Spindelnase und Tischoberfläche |
mm |
725 |
|
Abstand zwischen Spindelnase und Ständertisch |
mm |
1125 |
|
Abstand von der Spindel |
mm |
283 |
|
Bewegung des Spindelkastens |
mm |
250 |
|
Schwenkwinkel des Spindelkastens (horizontal/senkrecht) |
360/±90 Grad |
|
|
Tischgröße |
mm |
380*300 |
|
Vertikale Bewegung des Tisches |
mm |
600 |
|
Schwenkwinkel des Tisches horizontal |
o |
360 Grad |
|
Neigungswinkel des Tisches |
o |
±45 Grad |
|
Standtischgröße |
mm |
417*416 |
|
Hauptmotorleistung |
kw |
1,1 (1,5 PS) |
|
Hauptmotorgeschwindigkeit |
U/min |
1400 |
|
Maschinengewicht |
kg |
480 |
|
Gesamtabmessungen (L*B*H) |
mm |
1000*750*1850 |
Maschinenstandarddetails
Vollverzahnter Spindelstock
Vollverzahnter Spindelkasten. 6-stufige Geschwindigkeit.
80-1250 U/min bei 50 Hz.
95-1500 U/min bei 60 Hz.
ARBEITSTISCH
Der Arbeitstisch kann um +45 Grad gedreht werden
Schwenkwinkel des Tisches: 360 Grad
Spalte
Runde Säule.
Abstand von der Spindelachse zur Säule: 283 mm.
Berühmte Elektriker
Standardmäßig mit
Berühmter Elektroschneider $ Delixi verfügbar
Anwendungsszenarien
Kleine Werkstätten und Verarbeitungsstudios:Z5040 eignet sich für allgemeine Werkstätten oder den persönlichen Gebrauch, wo kleine Mengen hochpräziser Bohrbearbeitung erforderlich sind. Es kann die Bohraufgabe von Hardware-Beschlägen, kleinen mechanischen Komponenten und präzisem Zubehör usw. schnell erledigen. Es ist klein und kann mehrere Aufgaben gleichzeitig erledigen, um die Ausrüstungskosten und den Platz für die Arbeit zu reduzieren; Stellen Sie die Verarbeitungsgenauigkeit sicher.
Abteilungen für Gerätewartung:Weit verbreitet in der Wartungsabteilung von Fabriken, Unternehmen und auf Baustellen zum Bohren und Reparieren mechanischer Teile. Eine Maschine, die präzise Löcher in verschlissene Teile bohrt, das Loch vergrößert oder reibt, Schrauben schneidet usw., um Wartungsarbeiten schnell durchzuführen. Ein hoch-stabiles System kann bei stabilem Betrieb eine bessere Leistung erbringen, Maschinenausfallzeiten minimieren und die Anlagen länger für den Einsatz bei Anwendungen aufrechterhalten.
Berufsbildungseinrichtungen:Der Z5040 eignet sich für die Vermittlung von Fertigkeiten im Vertikalbohren an Berufs- und Technikschulen usw. Einfach zu bedienen, klein und äußerst sicher; Geeignet für das Studium von Studenten. Hilft den Studierenden, die Grundlagen des Vertikalbohrens zu beherrschen, die Ursachen und Methoden der Bohrpräzision zu verstehen usw., um eine theoretische Grundlage für weitere Arbeiten in der mechanischen Bearbeitungstechnik zu schaffen.
Kleine-benutzerdefinierte Stapelverarbeitung:Für die effiziente Verarbeitung kleiner Mengen nicht{0}}standardisierter Produkte wie kundenspezifische Hardwaregeräte, Experimentierartikel und Präzisionszubehör. Die hohe Bohrgenauigkeit und flexible Geschwindigkeitsanpassung der Maschine kann verschiedene Größen- und Materialspezifikationen für Bohranforderungen erfüllen und gewährleistet Verarbeitungsqualität bei niedrigen Kosten während der Produktion. Auch anwendbar für die Fertigung von Teilen in kleinem Maßstab mit hoher Präzision bei der Positionierung von Löchern.
FAQ
F: Was sind die wichtigsten Spezifikationen der kleinen Vertikalbohrmaschine Z5040?
A: Maximaler Bohrdurchmesser: 40 mm; Spindelgeschwindigkeitsbereich: 80–1250 U/min; Bohrfuttertyp: MT4; Bohreinsatz-Hublänge (mm): 120 mm. Die Größe des Arbeitstisches beträgt 380 x 300 mm, Gesamtabmessungen: 1000 x 750 x 1850 mm, Nettogewicht: 480 kg, Hauptmotorleistung: 1,1 kW.
F: Welche Materialien kann der Z5040 verarbeiten?
A: Die Maschine kann verschiedene gängige Arten sowie hochfeste Metalle wie Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen, Bronze und Gusseisen verarbeiten. Kann vor Ort Löcher in verschiedene Materialien unterschiedlicher Härte bohren, um mehrere Prozessvorgänge gleichzeitig durchzuführen.
F: Unterstützt die Z5040 Gewindeschneiden und Reiben?
A: Ja, Gewindeschneiden und Reiben können gleichzeitig durchgeführt werden. Bei diesem Projekt wurde ein Getriebesystem mit variabler-Geschwindigkeit installiert, das manuell gesteuert werden kann; Eine Anpassung an die spezifischen Anforderungen des Anwenders bei Gewindebearbeitungs- und Reibarbeiten ist ausreichend.
F: Ist der Z5040 für Bediener mit grundlegender Verarbeitungserfahrung oder Anfänger geeignet?
A: Es kann vom Benutzer bequem bedient werden. Einfaches Bedienfeld; Genaue Einstellung der Tiefe und Geschwindigkeit für das Bohren mithilfe einer manuellen-Vorschub-Handrad--Funktion. Bediener mit grundlegender Bedienerfahrung können sich schnell damit vertraut machen; Neueinsteiger benötigen verhältnismäßig weniger Zeit zum Lernen und Benutzen.
F: Welche After-Sales-Services werden angeboten und wie lange gilt die Garantiezeit?
A: Die gesetzliche Gewährleistungsfrist beträgt drei Jahre. Bietet 24-Stunden-Dauerservice, Bereitstellung von Originalersatzteilen und kostenlose Schulungshandbücher. Reparaturdienste vor Ort werden käuflich erworben; und das innerhalb von 72 Stunden nach Lieferung an den wichtigsten Industriestandorten. Anfrage für individuelle Verpackung jederzeit möglich.
